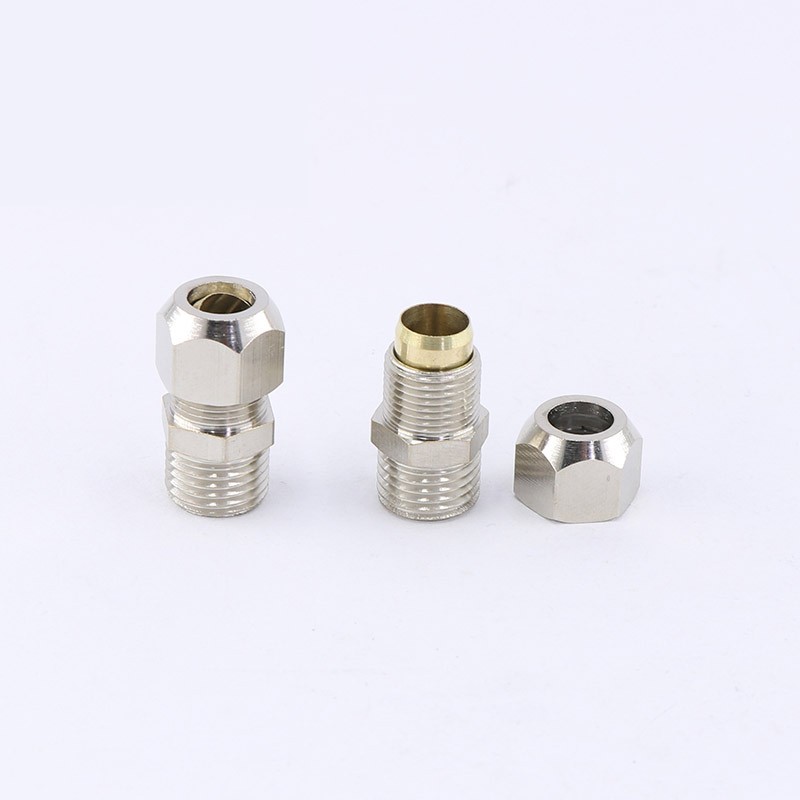

一种卡套式直通管接头制造技术

　　当前位置:首页专利查询宜昌市鸿锦科技有限公司专利正文

　　本实用新型专利技术公开了一种卡套式直通管接头，包括管体，所述管体的两端均为螺纹管段，其中一个螺纹管段上至少螺纹连接有两个锁紧螺母，且连接锁紧螺母的螺纹管段端部螺纹连接有连接头；每个锁紧螺母上均配合设置有用于拧动锁紧螺母转动的拧取组件；本实用新型专利技术与现有技术相比，通过至少两个锁紧螺母对管体进行固定，且对泵站外箱箱壁上贯穿的位置进行密封，满足IP防护等级，不再需要采用焊接的方式进行做裂纹检测和探伤处理工作，减少了工作强度且美观；同时通过拧取组件即可转动锁紧螺母进行锁紧螺母的安装或拆分，对润滑泵与干油过滤器的之间的连接或拆分不需要其他工具，其操作方便、简单。

　　目前市面上大多数单线润滑泵在连接干油过滤器时，都是采用焊接式或者卡套式直通管接头与无缝钢管焊接后再直接贯穿泵站外箱箱壁。这种安装连接方式工艺落后，在贯穿时无法对贯穿位置进行密封，无法满足IP防护等级。另外，接头在焊接后美观度差，无法更换，还要对焊接缝做裂纹检测和探伤处理，会花费大量人力及财力；且在对润滑泵与干油过滤器进行连接或之间的连接进行拆卸的过程中比较麻烦，还需要借助其他工具。

　　针对现有技术中所存在的不足，本技术的目的在于提供一种卡套式直通管接头，以解决现有技术中，对在对润滑泵与干油过滤器进行连接或之间的连接进行拆卸的过程中比较麻烦，还需要借助其他工具的问题。为实现上述目的，本技术采用了如下的技术方案：一种卡套式直通管接头，包括管体，所述管体的两端均为螺纹管段，其中一个螺纹管段上至少螺纹连接有两个锁紧螺母，且连接锁紧螺母的螺纹管段端部螺纹连接有连接头；每个锁紧螺母上均配合设置有用于拧动锁紧螺母转动的拧取组件。工作原理：将连接头和锁紧螺母从管体上拧下，且管体上还留下一个锁紧螺母，将设置锁

　　1.一种卡套式直通管接头，其特征在于，包括管体，所述管体的两端均为螺纹管段，其中一个螺纹管段上至少螺纹连接有两个锁紧螺母，且连接锁紧螺母的螺纹管段端部螺纹连接有连接头；每个锁紧螺母上均配合设置有用于拧动锁紧螺母转动的拧取组件。

　　1.一种卡套式直通管接头，其特征在于，包括管体，所述管体的两端均为螺纹管段，其中一个螺纹管段上至少螺纹连接有两个锁紧螺母，且连接锁紧螺母的螺纹管段端部螺纹连接有连接头；每个锁紧螺母上均配合设置有用于拧动锁紧螺母转动的拧取组件。2.根据权利要求1所述的一种卡套式直通管接头，其特征在于：所述锁紧螺母外壁沿其周向方向开有环形卡槽，环形卡槽呈多边形状；所述拧取组件包括环形卡槽内卡套设置的驱动环，驱动环外壁上沿其周向方向均布有多个折叠式驱动架；折叠式驱动架折叠后收纳在环形卡槽，展开后用于驱动驱动环带动锁紧螺母转动。3.根据权利要求2所述的一种卡套式直通管接头，其特征在于：所述驱动环外壁上沿其周向方向开设有多个与折叠式驱动架一一对应配合设置的安装限位槽，安装限位槽的开口处一侧设置有限位壁，安装限位槽的开口处另一侧开有楔形收纳槽，折叠式驱动架包括转动设置在安装限位槽内的转动球，转动球上一体成型有从安装限位槽的开口处穿出的驱动杆，驱动杆远离转动球的...
