1.一种卡套式直通接头,包括接头本体(1)和卡套(2),其特征在于,所述的卡套(2)内
具有外壁开设有螺纹的连接凸套(3),所述的连接凸套(3)中部开设供管件伸入连接的中心
孔(4),所述的卡套(2)与连接凸套(3)之间具有供接头本体(1)伸入连接的型腔(5),所述的
接头本体(1)端部开设有供与连接凸套(3)螺纹紧配的内螺孔,所述的连接凸套(3)端部设
有用于固定管件且可实现外扩或内缩的张紧机构,所述的接头本体(1)内壁上且靠近张紧
机构的位置处具有径向外凸并与管件外壁相支撑抵靠的径向台阶(6),所述径向台阶(6)的
2.根据权利要求1所述的一种卡套式直通接头,其特征在于,所述的张紧机构由若干个
张紧块(8)组成,若干个所述张紧块(8)沿连接凸套(3)端面呈周向间隔均匀分布,所述连接
凸套(3)的端面上具有若干个供相对应张紧块(8)配合安装的坐落块(9),各所述张紧块(8)
的两侧分别设置有一个坐落块(9),且该两所述坐落块(9)之间通过活动轴(10)相连,所述
的张紧块(8)活动连接于该活动轴(10)上,所述的活动轴(10)与张紧块(8)之间还设有扭
簧,若干个所述张紧块(8)均呈向内倾斜设置,所述的张紧块(8)外壁上均开设有段落槽
3.根据权利要求2所述的一种卡套式直通接头,其特征在于,所述的张紧块(8)的内表
4.根据权利要求1所述的一种卡套式直通接头,其特征在于,所述的卡套(2)与接头本

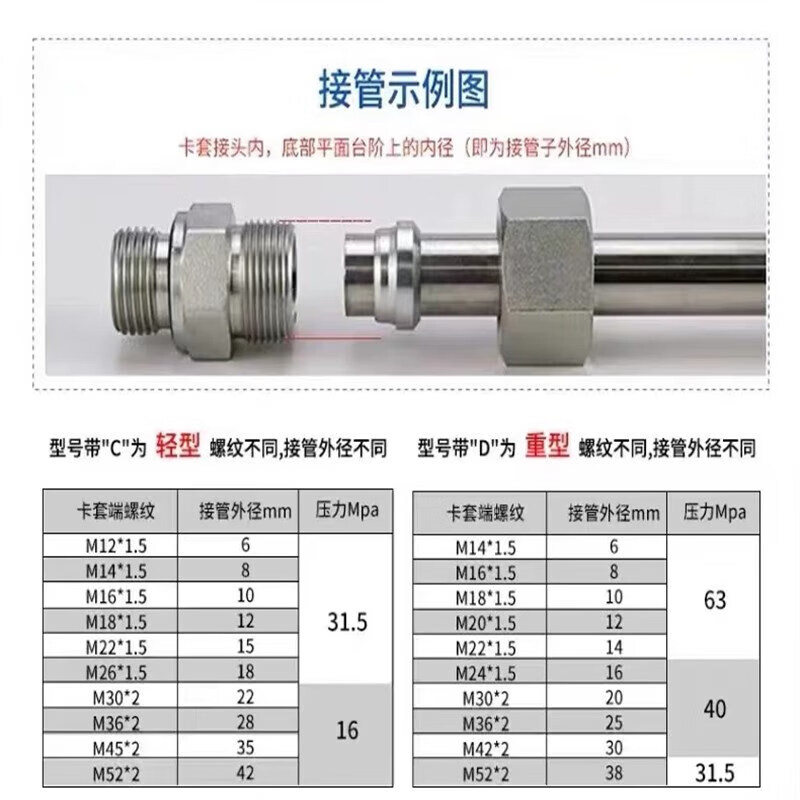

直通接头泛用性最高。通常,卡套式直通接头包括其接头本体和卡套组成,在使用时将管件
插至接头本体端部,并通过套设在管件外部的卡套与接头本体连接致使管件固定在接头本
体内。但目前的卡套式直通接头,卡套与管件之间的连接强度低,连接性差,管件容易脱落,
本体和卡套,其特征在于,所述的卡套内具有外壁开设有螺纹的连接凸套,所述的连接凸套
中部开设供管件伸入连接的中心孔,所述的卡套与连接凸套之间具有供接头本体伸入连接
的型腔,所述的接头本体端部开设有供与连接凸套螺纹紧配的内螺孔, 所述的连接凸套端
部设有用于固定管件且可实现外扩或内缩的张紧机构,所述的接头本体内壁上且靠近张紧
机构的位置处具有径向外凸并与管件外壁相支撑抵靠的径向台阶,所述径向台阶的内周壁
所述张紧块沿连接凸套端面呈周向间隔均匀分布,所述连接凸套的端面上具有若干个供相
对应张紧块配合安装的坐落块,各所述张紧块的两侧分别设置有一个坐落块,且该两所述
坐落块之间通过活动轴相连,所述的张紧块活动连接于该活动轴上,所述的活动轴与张紧
图中,1、接头本体;2、卡套;3、连接凸套;4、中心孔;5、型腔;6、径向台阶;7、密封圈
一;8、张紧块;9、坐落块;10、活动轴;11、段落槽;12、绷紧套;13、密封圈二。
如图1、图2、图3所示,本卡套式直通接头,包括接头本体1和卡套2,卡套2内具有外
壁开设有螺纹的连接凸套3,连接凸套3与卡套2一体成型,连接凸套3中部开设供管件伸入
连接的中心孔4,卡套2与连接凸套3之间具有供接头本体1伸入连接的型腔5,接头本体1端
部开设有供与连接凸套3螺纹紧配的内螺孔,连接凸套3端部设有用于固定管件且可实现外
扩或内缩的张紧机构,接头本体1内壁上且靠近张紧机构的位置处具有径向外凸并与管件
外壁相支撑抵靠的径向台阶6,当管件通过中心孔4进入接头本体1内后,管件伸入径向台阶
6内并与径向台阶6相抵靠,防止管件脱离接头本体1,径向台阶6的内周壁上开设有密封槽,
密封槽内固定安装有密封圈一7,管件进入径向台阶6内后对密封圈一7产生挤压,实现强密
张紧机构由若干个张紧块8组成,若干个张紧块8沿连接凸套3端面呈周向间隔均
匀分布,连接凸套3的端面上具有若干个供相对应张紧块8配合安装的坐落块9,各张紧块8
的两侧分别设置有一个坐落块9,且该两坐落块9之间通过活动轴10相连,张紧块8活动连接
于该活动轴10上,活动轴10与张紧块8之间还设有扭簧,在初始状态下时,即管件未进入连
接凸套3内时,若干个张紧块8均呈向内倾斜设置,张紧块8向内倾斜达到内缩的效果,当管
件伸入连接凸套3内支撑张紧块8,张紧块8在扭簧的作用下向外扩张,并通过扭簧产生的扭
张紧块8外壁上均开设有段落槽11,位于张紧块8外套设有一个具有弹性的绷紧套
12,利用张紧机构固定好管件后,通过绷紧套12绷紧张紧块8,使张紧块8实现一定程度上的
张紧块8的内表面和外表面均为弧形面,内表面为弧形面便于与管件的支撑抵靠。
卡套2与接头本体1之间设置有起密封作用的密封圈二13,用于提高卡套2与接头
属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似
的方式替代,但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
