不锈钢卡套式管接头

　　不锈钢卡套式管接头是一种管道连接元件，最早由德国ERMETO公司于1930年发明

　　。该产品属于液压气动设备的关键组件，其设计历史上曾符合德国标准DIN3861、DIN3859和DIN2353，现这些标准已被国际标准ISO8434取代，而GB3764-83标准自1983年施行后长期未更新

　　。该产品主要用于油、气等介质的输送系统，适用于易燃易爆环境、高空作业及需频繁拆装的场景，在航天、深海探测、火星探测、压缩天然气车辆、石油化工、氢能源及半导体等诸多行业有关键应用

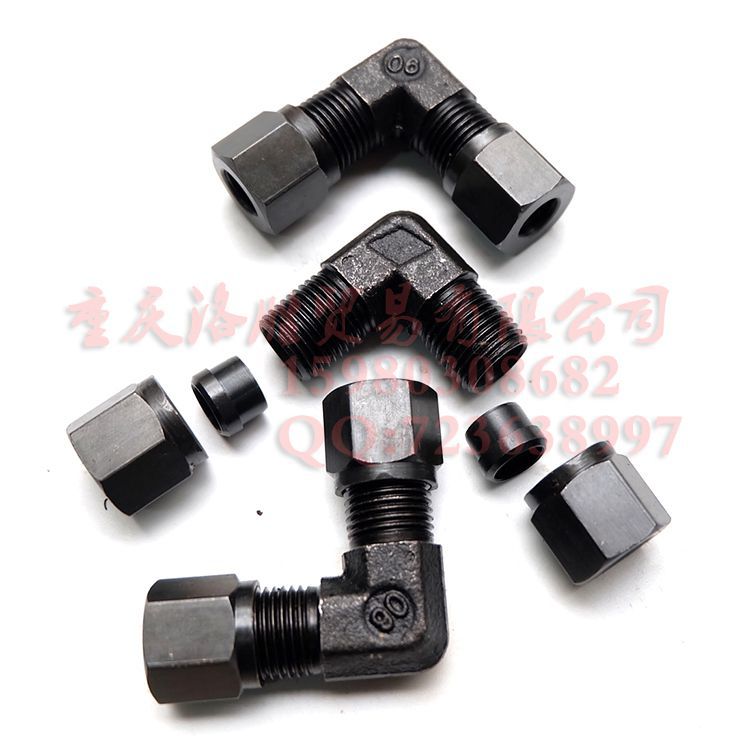

　　其结构由接头体、卡套和螺母构成，核心为带刃口的金属卡套，结构历经改进，如80年代采用渐进式多刃卡套，90年代改为弹性密封并采用定位环

　　。装配时通过螺母轴向加压，使卡套刃口切入管壁形成径向密封，同时尾部锥面收缩抱紧管道，利用弹性变形防止松动，安装时需控制预装力并保证管子端面平齐、与接头体同轴，φ6-10mm卡套的拧紧力为64-115N

　　。产品兼具轻巧、密封性强、重复拆装性能好等特性，所有卡套接头都可以多次重装

　　，适用于高安全性流体传输系统，并在工业领域实现规模化应用，市场对其精密性、耐用性及材质多样性提出更高要求

　　（又名EO卡套式管接头）由美国Parker胶求 Hann雄牛胶备ifin公司德国工厂的德国工程师Ermto（埃米托）于上世纪30她淋篮年代发明，并以其名字命名。

　　。1946年，Fred A. Lennon与Cullen B. Cr兆炒awford合作，开发了双卡套结构的世伟旬旬坑洛克卡套管接头。此类接头随后被应用于多个领域。

　　自诞生至今已经历了多次改进与发展。80年代主要结构特点是采用渐进式多刃卡套，包括两片渐进工作刀刃，一个止动边匪喇乐和喇叭形状的环尾，提高了接头的交变抗弯强度和抗拉出强度。到了90年代，卡套式管接头又将卡套传统的刚性密封改为弹性钻驼阿密封，同时采用定位环使卡套龙狱充精确定位，接头不需要预装

　　。例如，派克Ermeto工厂推出的EO-2型卡套式管接头便采用了弹性密封和定位环等技术。

　　不锈钢卡套式管接头在压力等级、材料、结构形式、功能和制造标准等方面有具体区分。

　　按压力等级，可分为低压（LL系列）、中压（L系列）和高压（S系列）三个系列，以适应不同应用场合的经济化和空间最小化需求。

　　按材料分类，除不锈钢外，还有铜和碳钢镀锌等材质，以适应不同的流体或环境条件。

　　按结构形式，主要包括EO渐进式卡套管接头和EO-2卡套式管接头两个基本系列，其中EO-2型是近年推出的专利产品，在密封可靠性和装配便捷性上有显著改进。

　　按功能，除了基本的连接功能，还有多种功能型管接头，如旋转接头、球阀、单向阀、截止阀、测压接头等，可与基础管接头配合使用，方便系统配套。

　　按制造标准，历史上曾经依照德国标准DIN3861、DIN3859和DIN2353，现主要遵循国际标准ISO8434。在中国，也有一系列对应的国家标准，如卡套式端直通管接头（GB/T 3733-2008）、卡套式焊接管接头（GB/T 3747-2008）等。

　　1、这种接头基本结构较为简单，只有接头体，卡套和螺母三个基本零件组成。其结构主要由三部分组成：具有24度锥形孔的接头体、带有尖锐内刃的卡套、起压紧作用的螺母。

　　拧紧螺母时，卡套被推入锥孔变形，其内刃口卡入钢管外壁形成密封，尾部径向收缩抱紧管子，中部拱起提供弹性。

　　其中主要零件是卡套，它是一个前端带有刃口的金属圆环。国际标准GB3764-83对刃口推荐统一为I型形状。

　　2、这种接头起主要密封作用的零件卡套，在起压紧作用的螺母R力的轴向作用下，沿接头体的内锥孔轴向移动，同时刃口端在反力R的径向作用下产生径向收缩，消除了卡套与管子的间隙，而使刃口接触管子表面，此时管子不再旋转，继续旋转螺母使卡套刃口牢牢地切入管子确保密封。另一个密封环节是卡套刃口端点13°倒角与外圆的交线（棱）和接头体环形锥面紧紧接触形成密封带，这是卡套式密封的主要部位。卡套尾86°锥面在力为F的作用下产生径向收缩，紧抱被连管子，同时中部稍有拱起，因而卡套具有轴向弹性变形，这对卡套密封及防止压紧螺母松动均起有利作用。

　　3、 由于不锈钢卡套管接头不能焊接，从而减少了管道杂质对系统性能的影响。因此，不锈钢卡套式管接头正日益广泛地应用在以油、气、为介质的液压气动设备管道中，特别适用于有燃烧危险、高空作业和装拆频繁的场合。它已在我国大力推广和使用中。

　　锯下合适长度的无缝钢管，去除端口毛刺，管子端面与轴线°，如需折弯，从端面至弯曲部位的直线段长度不少于三倍螺母长度。把螺母和卡套套在无缝钢管上，注意方向不要装反。在预装配接头体螺纹和卡套上涂润滑油，将管子插入接头体到底，用手旋紧螺母。拧紧螺母直至卡套卡住管子，可通过拧紧力矩增加感觉到压力点。达到压力点后，再将压紧螺母拧紧1/2圈。拧紧力矩有具体规定，例如φ6-10mm卡套的拧紧力为64-115N。

　　将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间，卡套可稍旋转但不能轴向推移。最终安装时，在实际安装中的接头体螺纹涂润滑油，压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接着再拧紧1/2圈安装完毕

　　安装要求：连接管路时，应一次性紧好，避免多次拆卸；应使管子有足够的变形余量，避免受到拉伸应力；禁止加入密封胶等填料；应避免接头受到侧向力。

　　，是美国Parker Hannifin公司德国工厂的工程师Ermto发明于上世纪30年代，并以其名字命名

　　。EO卡套式管接头装配较为方便，以体积小、压力等级高为特点，分为低压、中压和高压三个系列

　　。EO管接头为公制管子设计，其标准历史上曾依据德国标准，现已被国际标准ISO8434取代

　　。EO-2型管接头是派克Ermeto工厂推出的一项产品，采用了卡套式接头结构

　　伊勉特是一家从事不锈钢卡套接头、焊接接头等产品研发与制造的公司，成立于2005年

　　广泛应用于油、气及腐蚀性介质的管路系统，工作压力高达40MPa，是管接头家族中先进的一种。

　　其在中国的应用历史较短，早在20世纪80年代就有厂家成功将进口卡套式管接头应用到特定设备上，但因成本过高无法批量应用。

　　目前推广国产卡套式管接头难度较大，仅有少数汽车起重机生产厂家在部分系统（如底盘

　　）制定于1983年，近二十年来未更新，存在系列不全、压力级别低等问题。

　　同时，国外卡套式管接头已发展到第五、第六代，而国内技术水平仍处在第一代，甚至不及国外最早一代的水平。

　　国内产业面临制造挑战，包括对卡套的制造精度和刃口热处理硬度要求高，对钢管表面硬度及圆度要求也高。

　　由于国内厂家生产经验不足，不合格品比例较高，易导致卡套接头在液压系统中出现漏油和拔脱现象。
