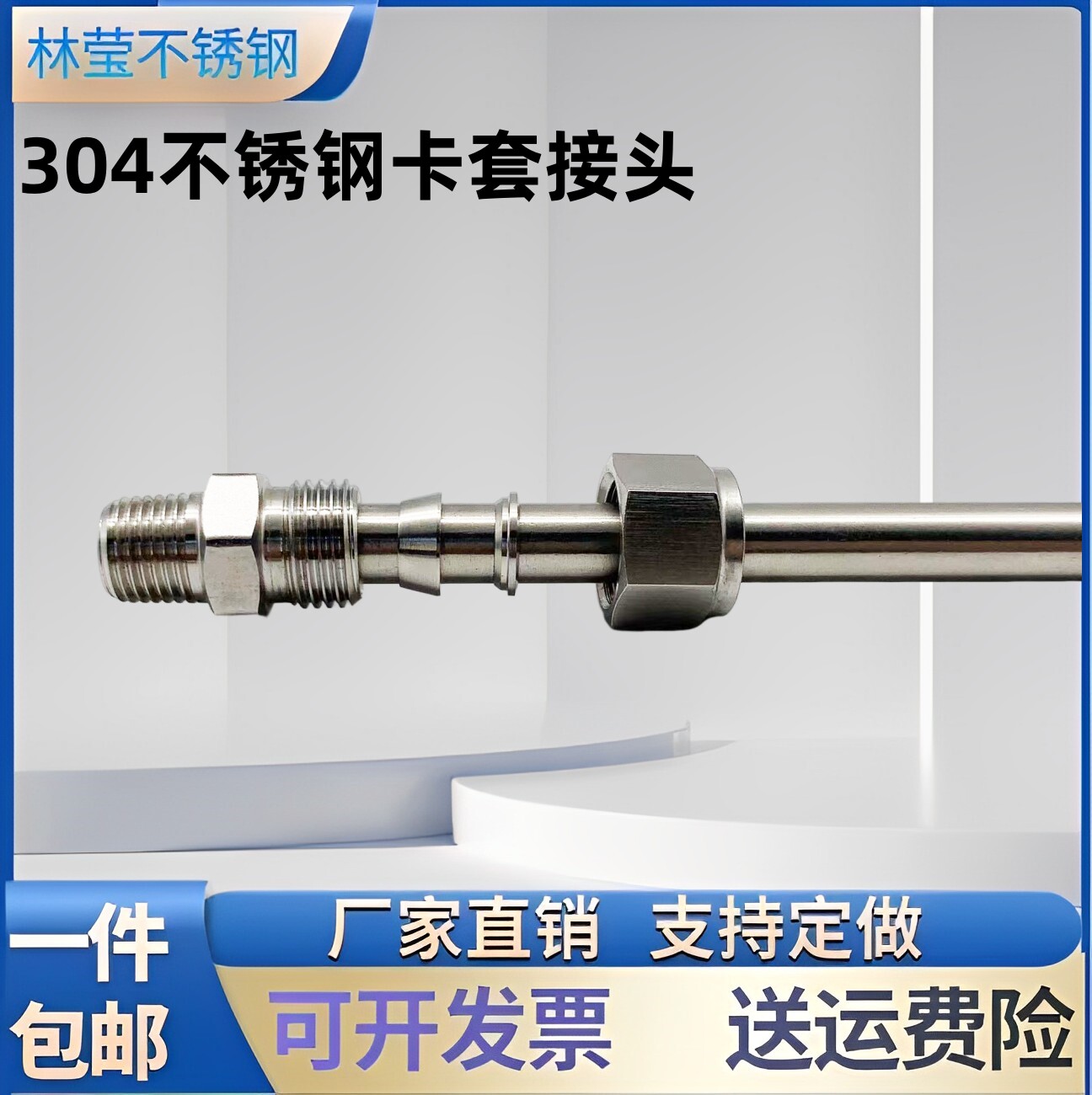

卡套接头简介-617docx-原创力文档(图1)

　　卡套接头简介卡套接头简介卡套接头简介压力范围： 250 – 800 Bar （ 25MPa-80MPa）。合用钢管尺寸范围： Φ 4mm～Φ 42mm。合用资料：碳钢和不锈钢。制造资料： 304 316 20# 卡套式管接头构成：接头体、卡套（前卡套、后卡套）、螺母。密封原理：当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃平均地咬入无缝钢管，形成有效密封。卡套连结方式长处： 1、构造简单、密封性能靠谱、使用方便、制造优良、外形轻盈雅观。 2、不用加垫圈、不用焊接、节俭资料、频频装拆性能好。 3、因为卡套管接头不用焊接，进而减少了管道杂质对系统性能的影响。所以，卡套式管接头正日趋宽泛地应用在以油、气、为介质的液压气动设施管道中，特别合用有焚烧危险、高空作业和装拆屡次的场合。卡套接头的装置安装 1、锯下适合长度的无缝钢管，去除端口毛刺。钢管端面要与轴线垂直，角度公差不大于度。假如钢管需要折弯，则钢管端面至曲折部位的直线段长度
