卡套式管接头介绍

发布时间：2026-04-30 15:24:51 发布人：小编浏览量：

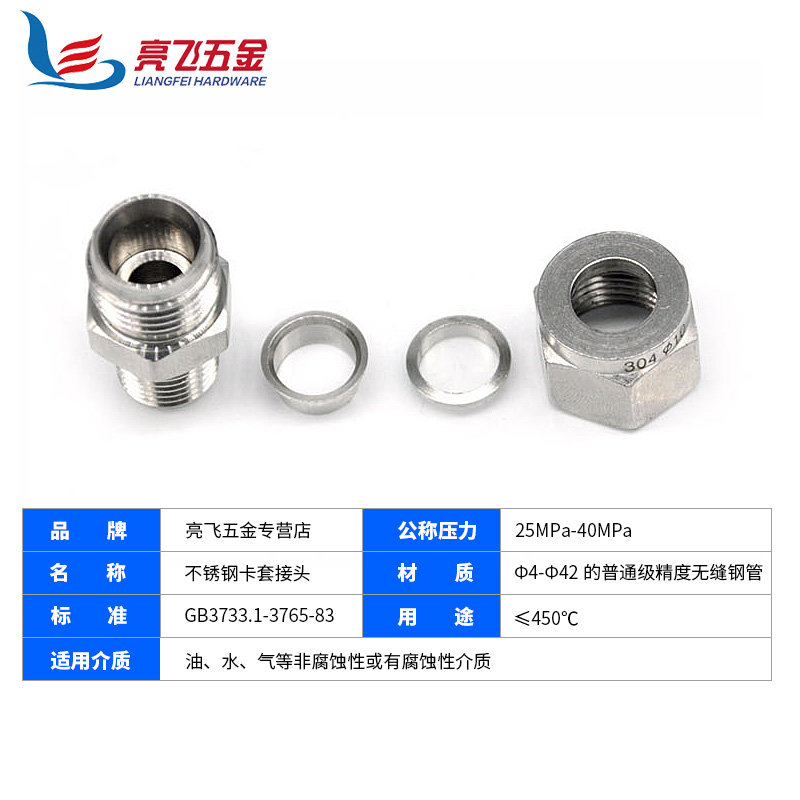

卡套式管接头介绍(图1)

　　1、锯下合适长度的无缝钢管，去除端口毛刺。钢管断面要与轴线度。如果钢管需要折弯，则钢管断面至弯曲部位的直线长度不能少于三倍螺母的长度。

　　3、在预装配接头体螺纹和卡套上涂上润滑油，把钢管插入接头体，（钢管一定要插到底）用手旋紧螺母。

　　卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

　　常用的单卡套接头由单刃口卡套接头盒双刃口卡Leabharlann Baidu接头之分

　　可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。

　　管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。

　　双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。

　　卡套式管接头有四部分组成：接头体、前卡套、后卡套、螺母。当卡套和螺母在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

　　4、拧紧螺母直至卡套卡住钢管，这个转折点可以通过拧紧力矩的增加感受到（压力点）

　　6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转，但不能轴向移动。

　　7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至感觉到得拧紧力增加为止，接着再拧紧1/2圈安装完毕。
