不锈钢卡套接头知识doc

发布时间：2026-07-18 08:48:34 发布人：小编浏览量：

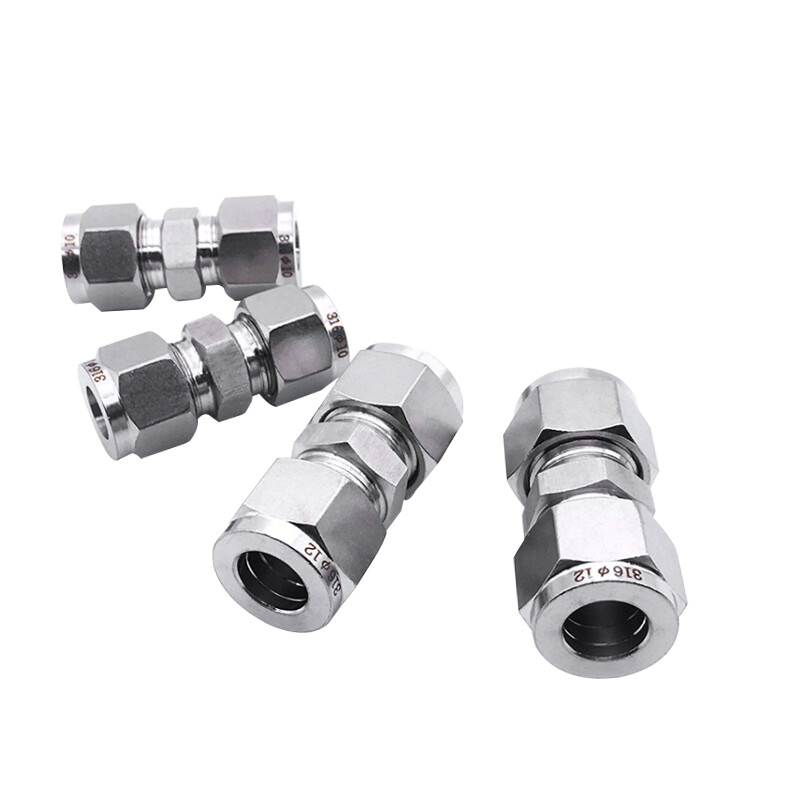

不锈钢卡套接头知识doc(图1)

　　卡套接头单卡套式卡套接头单卡套式卡套管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。见（图 1）图1 双卡套式卡套接头结构图（图2）图2 结构特点：在装配具有先进几何形状设计特点的管接头时(如左图所示)，前卡套被推入到接头本体和卡套管形成主密封，而后卡套向内产生铰链作用以对卡套管形成强有力的抓紧。后卡套的几何形状有助于产生先进的工程铰链-夹箍作用，这种作用可把轴向运动转化为卡套管上的径向挤压作用。双卡套的机械式抓紧设计优点双卡套将密封功能和对卡套管的抓紧功能分开，每个卡套都针对其相应的功能进行了优化。前卡套用于形成密封： a与接头本体之间的密封 b卡套管外径的密封。旋转螺母时，后卡套将： c 沿轴向推进前卡套 d 沿径向施加一个有效的卡套管抓紧。使用该产品的优点： a 极佳的气体密封和卡套管抓紧作用 b 易于进行正确的安装 c 极好的抗振动疲劳性能和卡套管支撑双卡套接头与不锈钢管的装证所有
