一般卡套式接头的介绍和双卡套式接头的安装指导书

发布时间：2026-07-15 07:56:25 发布人：小编浏览量：

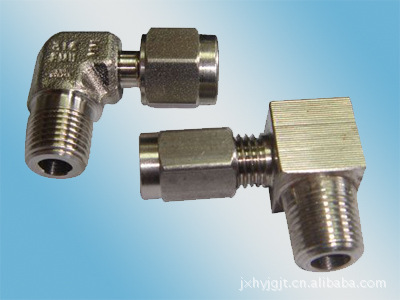

一般卡套式接头的介绍和双卡套式接头的安装指导书(图1)

　　一．单卡套式卡套接头单卡套式卡套管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。见（图1）(

　　双卡套将密封功能和对卡套管的抓紧功能分开，每个卡套都针对其相应的功能进行了优化。

　　旋转螺母时，后卡套将：■沿轴向推进前卡套■沿径向施加一个有效的卡套管抓紧。

　　■极佳的气体密封和卡套管抓紧作用■易于进行正确的安装■极好的抗振动疲劳性能和卡套管支撑4、双卡套接头与不锈钢管的装配保证所有零部件的清洁，在整个装配过程中不受污染。

　　．管子的处理：管子表面插入卡套接头的部分要光滑完好，避免出现划伤等缺陷。

　　管子如要弯曲，管端要预留一定的长度，见图3L值，要遵照接头的生产商给出的建议值，一般情况下，L的长度不小于3倍螺母的长度，否则会影响管子的插入和密封。

　　安装小于1英寸或都25毫米管内径的卡套管接头的安装第一步拿到卡套接头后，用手指轻轻地松开卡套接头螺母1/4圈。（注意：最好不要拧下螺母）如不小心拧下后，装配时必须确保接头内的前，后卡套不缺少，并且处于正确的位置。具体参考图4

　　第二步，拿管子插到卡套接头里，注意一定要把管子插到底一直顶到卡套接头内壁的管肩上，具体参考图5用手指旋紧螺母，等指旋不动后就可以了。

　　第三步：在卡套螺母的6点位置做一标记。图6第四步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度至9点钟位置。图7图8如果是小尺寸的卡套管内径，如1/16英寸，1/8英寸，3/16英寸，2毫米，3毫米和4毫米只要转四分之三圈（见图9）到图7的3点位置就可以了,安装尺寸大于lin.或者25mm的世伟洛克（swagelok）卡套管接头时请遵循本规范。

　　■使用世伟洛克（swagelok）多头液压预装装置（MHSU）把卡套预装在卡套管上。

　　将带有预装卡套的卡套管插入接头内，直到前卡套顶在接头本体上；用手拧紧螺母。

　　在6点钟的位置给螺母作标记。图7■牢牢固定接头本体，将螺母紧固二分之一圈以使其停在12点钟图7的位置。使用世伟洛克（swagelok）MHSU间隙检测规确认接头已经充分紧固。

　　5.要注意卡套接头尺寸与管子尺寸的配套。如0D3/8inch和ODlOmm的管子，管径接近，但0D3/8inch的管不能与ODlOmm的接头连接，反之也如此。生产商一般在公制接头上做了标记，安装时要注意区分。
