『图解』液压管接头的种类和选用解读doc

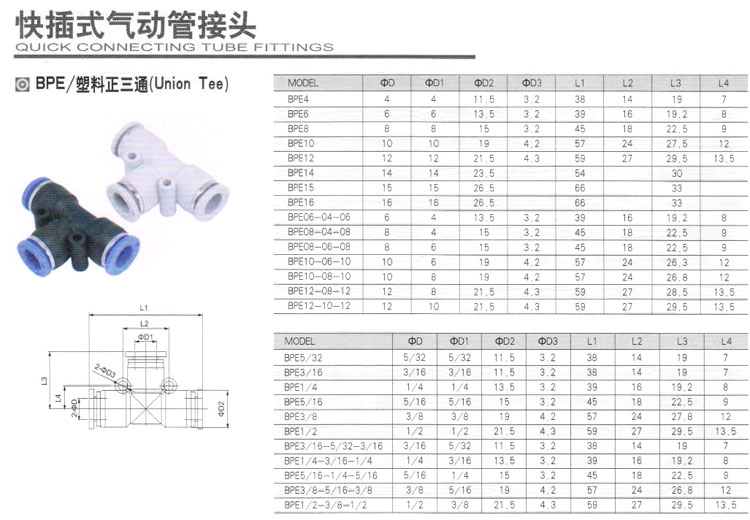

　　『图解』液压管接头的种类和选用 管接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足 装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失 小、加工工艺性好等要求。按油管与管接头的连接方式，管接头主要有 焊接式、卡套式、扩口式、扣压式等形式； 每种形式的管接头中，按接头的通路数量和方向分有直通、直角、三通 等类型；与机体的连接方式有螺纹连接、法兰连接等方式。止匕外，还有 一些满足特殊用途的管接头。 图6.1焊接式管接头 1—接管：2—螺母：3—0形密封圈；I 4—接头体；5一组合垫圈I ■* 1 .焊接式管接头 图6.1所示为焊接式直通管接头，主要由接头体4、螺母2和接管l组成，在接头体和接管之间用o形密封圈3密封。当接头体拧入机体时,采用金属垫圈或组合垫圈5实现端面密封。接管与管路系统中的钢管用 焊接连接。焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接,因而必须采用厚壁钢管，且焊接工作量大。  1—油管；2—卡套：3—螺母： 4—接头体；5一组合垫圈 卡套式管接头 图6.2所示为卡套式管接头结构。这种管接头主要包括具有24。锥形 孔的接头体4,带有尖锐内刃的卡套2,起压紧作用的压紧螺母3三个元件。旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的 外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用 焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa,是液压系统中较为理想的管路连接件。 图6,3锥密封焊接式管接头1 一组合垫圈；2—接头体；j 3—0形密封圈工4一螺母：5一接管；\mfJiOianB8Scomf 3 .锥密封焊接式管接头 图6.3所示为锥密封焊接式管接头结构。这种管接头主要由接头体2、 螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密 封圈装在接管5的24。锥体上，使密封有调节的可能，密封更可靠。工作压力为34.5MPa,工作温度为—25c〜80C。这种管接头的使用越来越多。 1 234I24i . A型B型？
