双卡套密封原理旋转螺帽轴向推动后卡套和前PDF

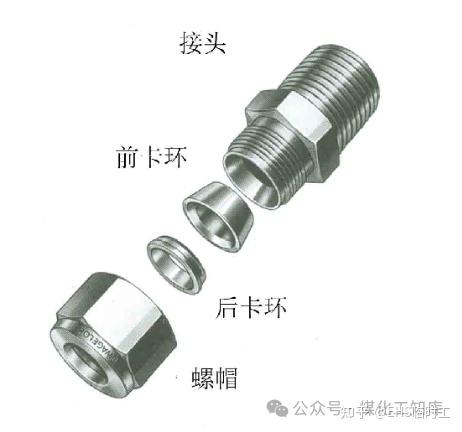

　　双卡套密封原理 旋转螺帽轴向推动后卡套和前卡套尾部达到轴向定位。继续旋紧，前卡套顶住接头体锥孔挤压Tube 管，使Tube 管局部凹陷变形；同时后卡套顶住前卡套挤压Tube 管，使Tube 管局部凹陷变形；双卡套的联合作用可以实现接头 耐高压，无泄漏以及管道安装的牢固性。 安装接头时，需要固定住接头，用扳手带动螺帽顺时针旋转。如果不固定住接头就直接紧螺帽，这样旋紧的力 矩作用点就不在所对应的接头而是在流体管路某个位置，很可能对该处造成不良影响。 熊川双卡套、接头以及螺帽均采用优质316 不锈钢材质，螺帽内螺纹表面镀银，防止在高温高压下螺纹发生咬 死现象。 双卡套安装步骤 熊川管接头采用国际主流双卡套管连接密封技术，请您按照以下步骤进行安装： 1. 将前卡套、后卡套、螺帽依次安装到接头体上并用手预紧螺帽； 2. 插入Tube 管，确保顶到接头插管孔底部； 3. 夹紧接头体，预紧螺帽直至Tube 管不能用手指拔动或旋转即可； 1 1 4. 在螺帽和接头上分别标记位置，以接头的标记为参照，顺时针拧紧螺帽 圈（对于6 毫米以下的Tube 管 4 3 旋进 圈即可）。 4 注：1.拧紧过程中要确保，接头处于夹紧状态； 2.安装管路时，如发现接头插管孔与Tube 管不能对正，不能强行把Tube 管歪斜着插入接头，应及时调整， 使二者完全对正； 重复安装步骤 1. 将带有预装卡套的Tube 管插入接头，手指拧紧螺帽； 2. 用扳手将螺帽拧紧到上一次拧紧的位置； 3. 到达该位置后，再用扳手略微带紧即可； 安全预防措施 •请勿用松开管接头或管堵头的方法来释放管道压力； •请勿在系统待压时装配和紧固管接头； •旋紧螺帽时要确保Tube 管已顶到接头插管孔底部； •建议不要将来自不同制造厂的材料或管接头零件（卡套、螺母和管接头）混用；
