卡套式接头安装
发布时间：2026-08-23 21:36:39 发布人：小编 浏览量：

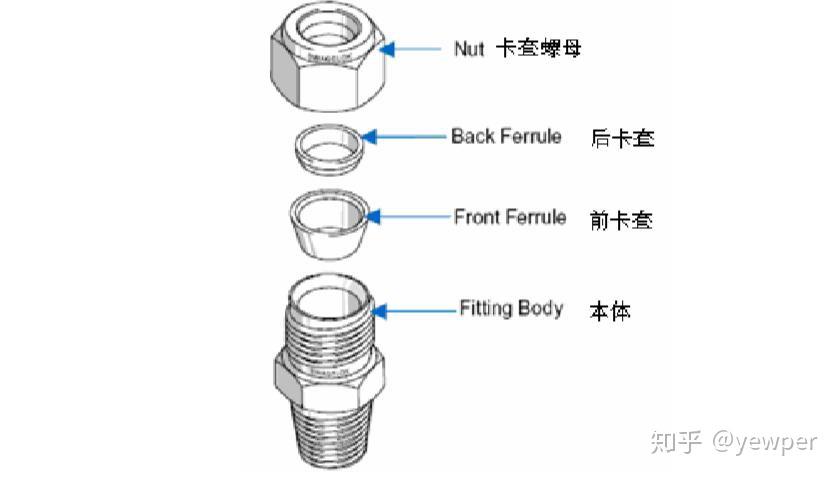

一.单刃口卡套接头结构如下： 单刃口卡套接头的动作原理： 管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。 卡套接头的装配 BITE TYPE TUBE FITTINGS ASSEMBLY INSTRUCTIONS ● 安装 Ass...
