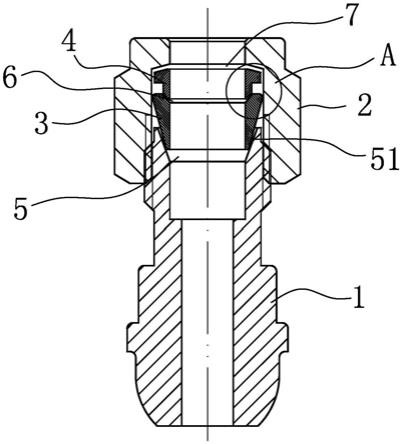

双卡套接头的结构设计安装和工作原理复习课程(图1)

　　8分钟前朝阳网友ask***1911下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　7分钟前邯郸网友ask***8007下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　2分钟前云浮网友ask***2279下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　5分钟前廊坊网友ask***5694下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　13分钟前白银网友ask***8899下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　7分钟前铁岭网友ask***7220下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　13分钟前台州网友ask***1756下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　5分钟前泰州网友ask***4538下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　9分钟前大同网友ask***2307下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　3分钟前南阳网友ask***7489下载了#双卡套接头的结构设计安装和工作原理复习课程#~

　　双卡套接头的结构设计、安装和工作原理双卡套管接头是由美国人佛瑞德A.雷能在1947年发明的。对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。一个优良的双卡套管接头可以做到：承受高达管子爆破的压力而不泄漏；可用于真空及高压液体系统；可在低温状态下工作保证密封；在管子的最高额定温度下持久的密封；可重复拆装且保证密封。双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。、双卡套管接头的结构Kill卡査焊埠脣卡査、双卡套管接头的常规安装步骤:第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。第二步：在卡套螺母的6点位置做一标记这时所做标第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转记旋转540度，至9点钟位置

　　三、双卡套管接头的工作原理：在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。

　　1.通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

　　4.随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。

　　5.随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
