卡套式接头特点及安装指导

　　版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

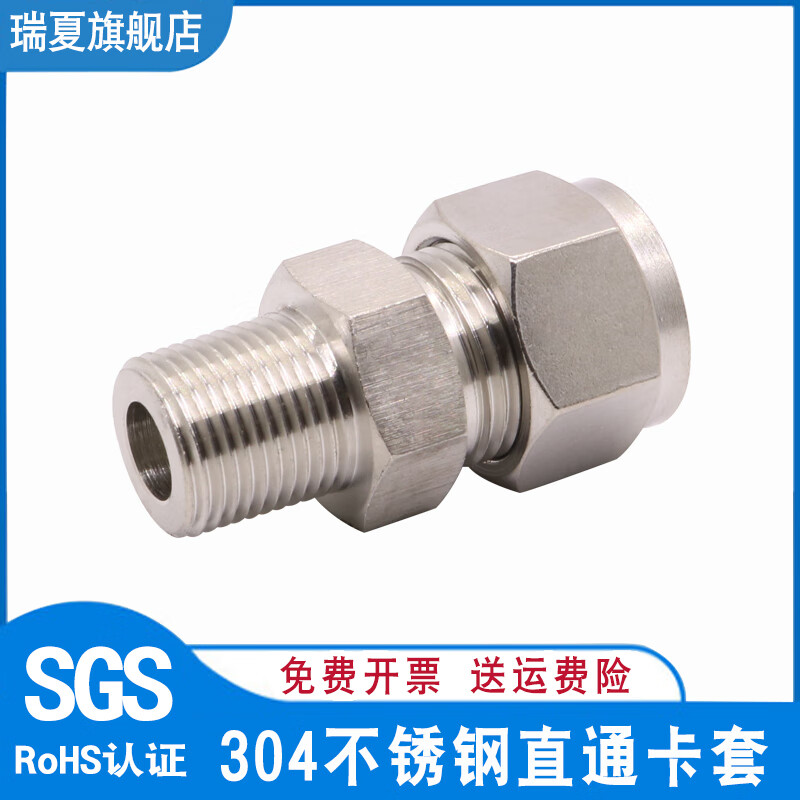

　　1、卡套式接头特点及安装指导（din2353）您现在所在的位置：苴页 技术资料 卡套式接头特点：卡套式接头通过拧紧螺母将卡套收紧在接头的24。锥而内，在卡套咬住钢管的同时形成有效的硬接触密封。卡套式接头最大特点是安装非常方便，只用扳 手即可安装；采用弹性卡套密封圈技术（见图5）,可进一步提高卡套式接头抗 渗漏的能力；另外相对于焊接式接头 不会在安装过程屮由于产生氧化皮污染管路清洁度。故卡套式接头广泛适用于高低压普通管路系统，但卡套式接头要求使用精密无缝钢管,具体要求详见第13页。卡套式接头安装指导（卡套式接头的正确安装非常重要！ ！）:准备钢管:卡套接头所用钢管必须是精密冷拔无缝

　　2、钢管,详见样本第13页。将钢管垂直锯断，管端面与管轴线的垂直度允许误差为3。，锯断后不 得影响钢管锯断处圆度和直径。在钢管的端口，内、外表面轻度去毛刺，允许的倒角为0.2x45 o对于弯管，从直管末端到弯曲处的长度至少为螺母高度的2倍（见图1）. 如需弯管设备请垂询。卡套预安装：为保证接头安装效果，建议用预安装接头体或其他相应预安装 设备进行预装配。预安装接头体详见第17页，预安装设备详见第18页。 心 通过预安装接头体进行装配的过程：在螺母的螺纹上、预安装接头体的螺纹和锥面上以及卡套上涂少量油脂, 不锈钢接头请使用专用润滑脂asw 040 p （润滑脂详见第17页）。

　　3、将螺母和卡套推上钢管，并确认卡套没有装反（见图1）。将钢管压紧在预安装接头体内，用手将螺母拧入预安装接头。到手拧不动 时做好记号，然后用扳手继续将螺母拧紧大约11/4圈，对于012mm以 上较大规格的钢管要用加长的扳手（见图2和3）。注意：在拧紧螺母 时不要使钢管被带动旋转。检查钢管是否在卡套前端受挤后形成了一个明显突起，并已将卡套前沿包 住，如已形成说明预安装结束（见图4）。为了避免在卡套收紧时，钢管收缩变形，钢管壁厚不能太薄，对于08-015 的钢管壁厚lmm, 016-018钢管壁厚1. 5mm, 020-035的钢管壁厚2mm, 038-042的钢管壁厚2. 5mm, 如必须选用薄壁管，请在钢管内塞衬套，增加连接处壁焊，如需购买衬套请垂询。卡套式接头在管路中的最后安装如需采用卡套密封，请先将卡套密封套在卡套上（见图5）,然后将预安装 过卡套的钢管插入需连接的接头体。用扳手将螺母拧在接头体上，将螺母拧至感 到阻力明显增大，然后再拧紧人约1/4圈（见图6和7）。注意：卡套密封不能反复拆装使用，故一般用于最终安装和防漏的维修。客龙卡套上 0-
