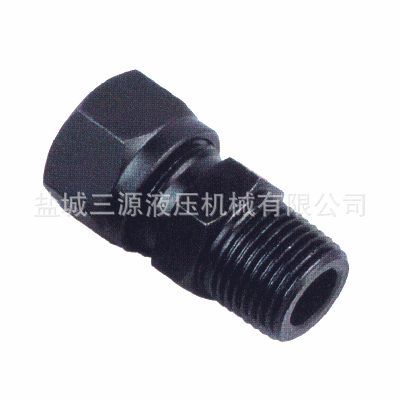

一种稳定性高的双卡套管接头制造技术

　　当前位置:首页专利查询青岛众鑫恒诚智能科技有限公司专利正文

　　本技术涉及双卡套管接头技术领域的一种稳定性高的双卡套管接头。通过对活动螺母进行转动，使得活动螺母带动第三卡套向第二卡套靠近，最终对第二卡套进行挤压，使得第二卡套向第二连接管的一侧进行移动，并带动弹性卡块和固定凸块进行卡合，且带动第二卡套的左端向连接管靠近，使得第二卡套的左端对连接管进行挤压。弹性环形块卡入第三环形卡槽的槽腔时，使得第三卡套和第二卡套不易分离，因此活动螺母和第二连接管进行稳固连接，不易产生松动，使得双卡套管本体和活动螺母锁定螺母的连接具有较高的稳定性。

　　1、双卡套管接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等管路连接。

　　2、双卡套管接头在使用时间长久时，连接处易出现松动，接头和钢管连接就不再紧密，接头和钢管可能会发生脱离的现象。

　　2、一种稳定性高的双卡套管接头，包括安装在双卡套管本体内部待紧固的连接管；

　　3、所述双卡套管本体的一端安装有用于配合双卡套管本体对连接管进行紧固的活动螺母锁定螺母。

　　4、所述双卡套管本体包括第二连接管，所述第二连接管的外部设置有第一螺纹。

　　1.一种稳定性高的双卡套管接头，其特征在于：包括安装在双卡套管本体(100)内部待紧固的连接管(10)；

　　2.根据权利要求1所述的一种稳定性高的双卡套管接头，其特征在于：第二卡套(220)由圆柱形块体和圆锥形状块体构成，所述第二卡套(220)的圆锥形状块体外壁安装有多个第一卡块(223)，所述第一卡块(223)的一侧安装有多个弹性卡块(224)。

　　3.根据权利要求1所述的一种稳定性高的双卡套管接头，其特征在于：所述第三卡套(230)的左侧安装有用于在第一环形卡槽(222)的槽腔内进行滑动的固定环块(231)，所述固定环块(231)的一端安装有用于在第三环形卡槽(2

　　1.一种稳定性高的双卡套管接头，其特征在于：包括安装在双卡套管本体(100)内部待紧固的连接管(10)；

　　2.根据权利要求1所述的一种稳定性高的双卡套管接头，其特征在于：第二卡套(220)由圆柱形块体和圆锥形状块体构成，所述第二卡套(220)的圆锥形状块体外壁安装有多个第一卡块(223)，所述第一卡块(223)的一侧安装有多个弹性卡块(224)。

　　3.根据权利要求1所述的一种稳定性高的双卡套管接头，其特征在于：所述第三卡套(230)的左侧安装有用于在第一环形卡槽(222)的槽腔内进行滑动的固定环块(231)，所述固定环块(231)的一端...
